Κεραία UHF Anttron HD 28L: Επίγεια λήψη με φίλτρο LTE

Posted On 01 Νοέ 2014
By : Χριστίνα Χατζημανώλη
Tag: ISSUE 126

Του Περικλή Παντολέων





 Πρόσφατα, κατέφθασε στο εργαστήριό μας η «τριπλή» κεραία Anttron HD 28L, με αδιάβροχο ποιοτικό δίπολο που διαθέτει ενσωματωμένο φίλτρο LTE. Η κεραία χαρακτηρίζεται από εξαιρετική ποιότητα κατασκευής, πανεύκολο μοντάρισμα και δυνατότητα ρύθμισης ανύψωσης κατά +/- 40 μοίρες.



Η κεραία Anttron HD 28L παρουσιάζει ένα ισχυρό σύνολο χαρακτηριστικών, με κυρίαρχο το δίπολο κλειστού τύπου με ενσωματωμένο φίλτρο LTE, μέσα σε μια στιβαρή και πλήρως αδιάβροχη κατασκευή από πλαστικό μεγάλης αντοχής ABS.

Τα βασικά χαρακτηριστικά της κεραίας είναι:



*Απολαβή: 14.2 dB

*Στοιχεία από άκαμπτο Μασίφ Αλουμίνιο

*Καθαρό αλουμίνιο χωρίς προσμίξεις για μεγαλύτερη αντοχή στον χρόνο

*Στιβαρή κατασκευή

*Εύκολη συναρμολόγηση

*Συσκευασία μικρών διαστάσεων

*Νέα τεχνική κατασκευής Διπόλου κλειστού τύπου

*Υψηλή απολαβή

*Ειδικά Σχεδιασμένη για λήψη Ψηφιακών και αναλογικών σημάτων

*Κάλυμμα από πλαστικό μεγάλης αντοχής ABS

*Απόλυτη στεγανότητα

*Σύνδεση F





Περιγραφή – Συναρμολόγηση

Η Anttron HD28L είναι μια «τριπλή» κεραία, διότι διαθέτει 3 δοκούς με 5 κατευθυντήρες στη καθεμία, ενώ οι ανακλαστήρες διαθέτουν 6 στοιχεία ο καθένας.

Η κεραία έρχεται σε ατομική συσκευασία και αποτελείται συνολικά από 4 ξεχωριστά κομμάτια, δηλαδή 2 ανακλαστήρες, τη βασική δοκό με τα στοιχεία και το αδιάβροχο δίπολο με σύνδεση F. Η βάση στήριξης των ανακλαστήρων και ο μηχανισμός στήριξης της δοκού στον ιστό, ο οποίος ταυτόχρονα επιτελεί και το έργο της ρύθμισης ανύψωσης, είναι ήδη προμονταρισμένα, μειώνοντας ακόμη περισσότερο τη διάρκεια συναρμολόγησης.

Στην ατομική συσκευασία της κεραίας, θα βρείτε κι ένα προστατευτικό από καουτσούκ για κάλυψη του βύσματος F, ενώ δεν θα χρειαστείτε τίποτε άλλο για την ολοκληρωμένη συναρμολόγηση της κεραίας.

Το δίπολο «κουμπώνει» στη δοκό σε έτοιμη θέση από κάτω προς τα πάνω, με τη βοήθεια πεταλούδας, ενώ οι ανακλαστήρες επίσης κουμπώνουν πανεύκολα στη προμονταρισμένη βάση.

Σχετικά με τον μηχανισμό στήριξης στον ιστό, έχετε μόνο μία δαγκάνα με πεταλούδες, ενώ ο μηχανισμός επιτρέπει τη ρύθμιση ανύψωσης κατά +/- 40 μοίρες.

Επί της ουσίας, δεν χρειάζεται καν να συμβουλευτείτε τις οδηγίες συναρμολόγησης, που θα βρείτε στη συσκευασία.



Τεχνικά Χαρακτηριστικά

Η Anttron HD28L λειτουργεί στα UHF στα κανάλια 21-60 (λόγω του φίλτρου LTE), με κέρδος 14,2 dBi. Επίσης, ο λόγος Front to back βρίσκεται στα 29 dB, ενώ ο συνολικός αριθμός στοιχείων φθάνει τα 28. Ακόμη, η κεραία έχει μήκος 65 εκ, ενώ το φορτίο ανέμου ανέρχεται στα 94 Ν.



Ρύθμιση Ανύψωσης

Σε κάποιες περιοχές, μπορεί να έχουμε μεγάλη διαφορά ύψους του κέντρου εκπομπής από το σημείο λήψης ή κάποιο ύψωμα που παρεμβάλλεται στην νοητή ευθεία μεταξύ κέντρου εκπομπής και σημείου λήψης. Σε αυτή τη περίπτωση χρειάζεται μια περαιτέρω ρύθμιση της ανύψωσης της κεραίας. Η Anttron έκανε την απαραίτητη πρόβλεψη στις εν λόγω κεραίες, προκειμένου η συγκεκριμένη ρύθμιση να πραγματοποιείται εύκολα σε εύρος +/- 40 μοίρες.



Λήψη – Φάσμα – Digea – Nerit – Περιφερειακά

Κατά τη δοκιμή της κεραίας στη περιοχή μας, η λήψη της Anttron HD28L κρίθηκε απόλυτα ισορροπημένη και μπορούμε να πούμε αρκετά καλύτερη από αυτήν που θα περίμενε κανείς για το μέγεθός της.
Οι ενεργές συχνότητες των καναλιών από τον Υμηττό κατά τη διάρκεια της δοκιμής ήταν οι εξής:



21 22 27 28 45 52 54

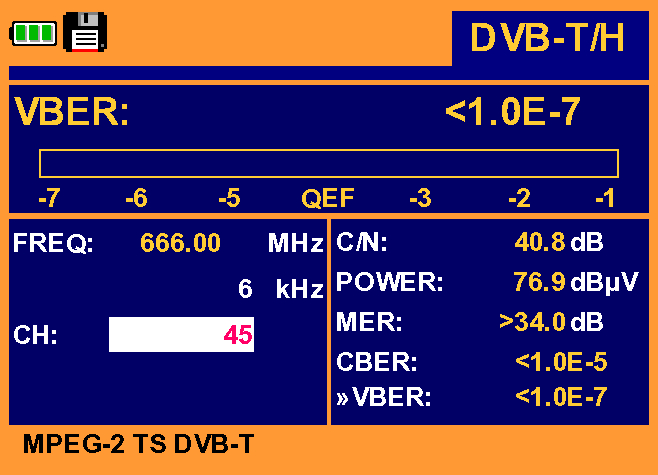

Στα Επίγεια Ψηφιακά, σαφώς είχαμε εξαιρετικό φάσμα με στάθμες που ξεπέρασαν τα 80 dBμV στο κανάλι 27 της Digea και λίγο χαμηλότερο στο κανάλι 21 της Nerit, ενώ στα περιφερειακά επιτύχαμε έναν μέσο όρο της τάξης των 75 dBμV. Φυσικά και οι ψηφιακές μετρήσεις κυμάνθηκαν σε εξαιρετικά επίπεδα με MER>34 dB τόσο στα μεγάλα ιδιωτικά, όσο και στα περιφερειακά, καθιστώντας την κεραία ιδανική για επίγεια ψηφιακή λήψη.

Στην εγκατάστασή μας, πήραμε σήμα απευθείας στο πεδιόμετρο, ενώ είχαμε επάρκεια σήματος, καθώς και υψηλά περιθώρια Noise Margin / λόγου σήματος προς θόρυβο.

Επίσης, να αναφέρουμε ότι για σχετικά μικρές αποκλίσεις λίγων μοιρών στο οριζόντιο αλλά και στο κάθετο επίπεδο, είχαμε άμεση μείωση του σήματος, που σημαίνει κατευθυντικότητα των λοβών.



Η γνώμη μας

Η κεραία Anttron HD28L, καταρχήν χαρακτηρίζεται από εξαιρετική ποιότητα κατασκευής, διαθέτει ποιοτικό δίπολο με ενσωματωμένο φίλτρο LTE, είναι ελαφριά, συναρμολογείται πανεύκολα, εγκαθίσταται άμεσα σε ιστό – ακόμη και χωρίς εργαλεία – ενώ η λήψη της είναι εξαιρετικά ισορροπημένη και πιο ισχυρή από την αντιστοιχία του μεγέθους της.



Με μια ματιά

Είδος: Επίγεια κεραία UHF
Μοντέλο: Anttron HD28L

Μπάντα λήψης: UHF 21-60 (LTE)

Φίλτρο LTE: Ενσωματωμένο

Αριθμός στοιχείων: 28

Μέγιστο Κέρδος: 14,2 dBi

Front-to-back: 29 dB

Ρύθμιση ανύψωσης: +/- 40 μοίρες

Μήκος: 650 mm

Φορτίο Ανέμου: 94 Ν



Info: ANTTRON HELLAS, τηλ: Αθήνα: 2109579750, Θεσσαλονίκη: 2310325880-1



Διατίθεται και το μεγαλύτερο μοντέλο Anttron HD43L, με 43 στοιχεία, κέρδος 16,9 dB και μήκος 115,5 εκ.

Και τα δύο μοντέλα, διατίθενται με ή χωρίς φίλτρο LTE.
