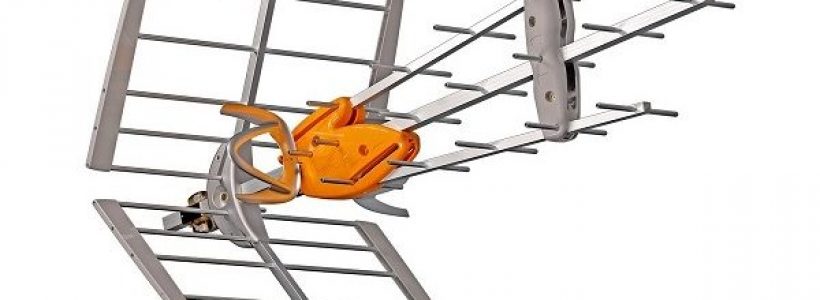

TELEVES DAT-45 T-FORCE LTE HD BOSS

Του Περικλή Παντολέων

Η νέα επίγεια κεραία της Televes, υλοποιήθηκε με την τεχνολογία TForce, η οποία βασίζεται σε ολοκληρωμένα κυκλώματα που λειτουργούν σε μικροκυματικές συχνότητες (300 MHz – 300 GHz). Η νέα κεραία DAT BOSS TForce,  με την παραπάνω τεχνολογία παρουσιάζει ιδιαίτερα αυξημένη κάλυψη κατά 27%.

Το σύστημα BOSS (Balanced output signal system), ελέγχει τη στάθμη των λαμβανόμενων σημάτων, εξισορροπώντας τόσο τα πολύ αδύναμα όσο και τα πολύ ισχυρά, με σκοπό την βέλτιστη στάθμη εξόδου. Ο νέος σχεδιασμός με την τεχνολογία TForce, ανεβάζει το σύστημα BOSS σε ακόμη υψηλότερα επίπεδα, αυξάνοντας τη κάλυψη της κεραίας κατά 27% σε σχέση με τα προηγούμενα μοντέλα, ενώ η ενίσχυση σε ενεργή λειτουργία φθάνει σε απολαβή τα 42 dB, δημιουργώντας ένα εκρηκτικό μείγμα «έξυπνης» κεραίας με την πιο σύγχρονη τεχνολογία.
Επίσης, με την νέα κεραία DAT-45 T-FORCE έχουμε απόρριψη στις συχνότητες 4G-LTE πάνω από 790 MHZ [Ch 60], η οποία πραγματοποιείται μέσω της διάταξης των στοιχείων αλλά και επιπλέον μέσω του κυκλώματος του ενεργού (με DC) διπόλου ΒOSS, δίνοντας λύση σε κάθε εγκατάσταση και παρέχοντας την ιδανική στάθμη εξόδου κάθε φορά, μέσω της A.G.C. λειτουργίας, αποφεύγοντας φαινόμενα ενδοδιαμόρφωσης και υπερφόρτωσης του σήματος λόγω ύπαρξης δικτύου 4G. Η κεραία επιπροσθέτως, διαθέτει άριστη ποιότητα κατασκευής και συνολική προστασία από την οξείδωση.

Περιγραφή – Συναρμολόγηση

Η κεραία DAT-45 T-FORCE περιλαμβάνει ένα θωρακισμένο ανοικτό-κλειστό δίπολο, το οποίο βελτιστοποιεί την απόκριση συχνότητας κατά μήκος όλης της μπάντας UHF, ενώ είναι εξοπλισμένο με ένα θωρακισμένο προσαρμογέα-ενισχυτή BOSS, ο οποίος εξουδετερώνει τις παρεμβολές κρουστικού θορύβου στα ψηφιακά σήματα και αποτελεί μία εξαιρετική ασπίδα κατά διαφόρων εξωτερικών παρεμβολών, όπως πχ από ηλεκτρικές συσκευές και άλλα.

Η συναρμολόγηση της κεραίας είναι απλή, ενώ θα βρείτε κι ένα φυλλάδιο με τις οδηγίες συναρμολόγησης. Ξεκινάμε τη συναρμολόγηση με την προσάρτηση των ανακλαστήρων, της βασικής δοκού και της βάσης στήριξης σε ιστό, σε έναν κεντρικό κόμβο από ποιοτικό αλουμίνιο. Για τους ανακλαστήρες υπάρχουν χαραγμένα βελάκια που δείχνουν τη σωστή κατεύθυνση εισαγωγής, ενώ η βάση στήριξης στον ιστό, ρυθμίζεται εύκολα και για αλλαγή ανύψωσης.

Οι 3 δοκοί με τα στοιχεία, τοποθετούνται εύκολα σε ένα ενισχυμένο πλαστικό από ABS– όπως φαίνεται και στην αντίστοιχη φωτογραφία – στη συνέχεια προσαρμόζουμε τη βασική δοκό για να ταιριάζει στις τρύπες και τέλος εφαρμόζουμε το δεύτερο πλαστικό και βιδώνουμε 2 βίδες προκειμένου να προσαρτηθεί πλήρως. Το δίπολο μπαίνει τελευταίο σε προφανή πλέον θέση και φορά και με ένα απλό σπρώξιμο, «κουμπώνει» στο υπόλοιπο πλαστικό, δημιουργώντας έτσι ένα ενιαίο πλαστικό σώμα που καλύπτει όλες τις συνδέσεις.
Να αναφέρουμε, ότι στο δίπολο θα βρείτε ήδη βιδωμένο ένα βύσμα F, μαζί με κάλυμμα από καουτσούκ, για προστασία από βροχή.
Η τελική μορφή της κεραίας, είναι εξαιρετικά συμπαγή αλλά και ελαφριά.

Ρύθμιση Ανύψωσης

Όταν η περιοχή μας, έχει μεγάλη διαφορά ύψους του κέντρου εκπομπής ή στη δύσκολη περίπτωση που μεσολαβεί βουνό στην ευθεία κέντρου εκπομπής-σημείου λήψης, η δυνατότητα περαιτέρω ρύθμισης της ανύψωσης της κεραίας, είναι πλεονέκτημα.  Η Televes σχεδίασε τη βάση στήριξης έτσι ώστε να είναι εφικτή η ρύθμιση της ανύψωσης επιτόπου, αρκεί να χαλαρώσουμε τις 2 βίδες που φαίνονται στην αντίστοιχη φωτογραφία.

Εγκατάσταση – Λειτουργία

Αφού εγκαταστήσαμε τη κεραία σε ιστό, αρχίσαμε τις λήψεις των σημάτων και πήραμε τις πρώτες μετρήσεις. Αυτό που μας εντυπωσίασε πραγματικά, ήταν ο πολύ χαμηλός θόρυβος κατά την ενίσχυση των σημάτων, κάτι που συνάδει με τον βαθμό θορύβου του ενισχυτή, ο οποίος βρίσκεται στο 1.2 dB.
Στα ενισχυόμενα σήματα, όχι μόνο αυξήθηκε σημαντικά η στάθμη, αλλά βελτιώθηκε και το MER κατά 3 dB περίπου, γεγονός που αποδεικνύει ότι η συγκεκριμένη κεραία είναι κατάλληλη για περιπτώσεις δύσκολης λήψης.

Mε μια ματιά

Είδος: Επίγεια κεραία
Μοντέλο: TELEVES DAT-45 T-FORCE
Μπάντα λειτουργίας: UHF
Κέρδος: 17 dB (παθητική), 42 dB ενεργή
Στάθμη εξόδου: Αυτορυθμιζόμενη (Ενεργή)
Εικόνα θορύβου: 1.2 dB typ (Ενεργή)
Άνοιγμα Δέσμης: 30 μοίρες
